ЯРВ 9005-120 630А IP54 — ящик для главных кабельных линий
Ящик ЯРВ 9005-120 рассчитан на ток 630А и предназначен для протяжки, соединения и ответвления силовых кабелей при открытой прокладке кабельных линий. Рабочее напряжение — до 660В переменного тока (50 Гц) и до 440В постоянного тока.
Это самое мощное исполнение в серии ЯРВ. Применяется на главных кабельных магистралях крупных промышленных объектов, в главных распределительных щитах (ГРЩ), на вводах в большие заводы и трансформаторные подстанции.
Внутри установлены наборные клеммные зажимы типа БЗН24-300П630-К/К УЗ в количестве 3 штук. Номинальный ток зажимов — 630А. Зажимы рассчитаны на подключение медных и алюминиевых жил сечением до 120 мм².
В ящике предусмотрены шины заземления (РЕ) и рабочего нуля (N) для организации системы TN-S. Для ввода кабеля предусмотрены отверстия сверху и снизу.

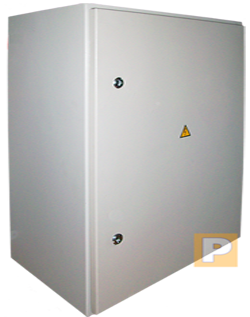

Корпус выполнен из металла, покрыт порошковой краской RAL7035. Степень защиты IP54 — защита от пыли и водяных брызг. Монтаж — навесной. Габариты корпуса: 880×630×370 мм, масса — 21,0 кг.
Изделие соответствует техническим условиям и нормам ГОСТ. Комплектуется паспортом и сертификатом.
Другие модели серии: ЯРВ 9001-10, ЯРВ 9001-16, ЯРВ 9002-16, ЯРВ 9003-50, ЯРВ 9004-70.
Где применяется разветвительный ящик ЯРВ 9005-120
Сравнение всех моделей серии ЯРВ
| Параметр | ЯРВ 9001-10 | ЯРВ 9001-16 | ЯРВ 9002-16 | ЯРВ 9003-50 | ЯРВ 9004-70 | ЯРВ 9005-120 |
|---|---|---|---|---|---|---|
| Номинальный ток, А | 63 | 63 | 63 | 63 | 250 | 630 |
| Тип зажима | ЗН24-16П63-К/К УЗ | ЗН24-16П63-К/К УЗ | ЗН24-16П63-К/К УЗ | ЗН24-16П63-К/К УЗ | БЗН24-70П250-К/К УЗ | БЗН24-300П630-К/К УЗ |
| Количество зажимов | 3 | 6 | 6 | 6 | 3 | 3 |
| Макс. сечение кабеля, мм² | 10 | 16 | 16 | 50 | 70 | 120 |
→ Полная линейка разветвительных ящиков на все случаи.
Преимущества ЯРВ 9005-120
- Номинальный ток 630А
- Клеммные зажимы БЗН24-300П630-К/К УЗ — для кабеля до 120 мм²
- Шины РЕ и N в комплекте
- IP54 — защита от пыли и брызг
- Увеличенные габариты для удобного монтажа
- Навесной монтаж, гарантия 2 года
Почему заказывают у ЭТК-Резерв
Как выбрать разветвительный ящик для главной кабельной магистрали
Когда нужен ЯРВ 9005-120?
Если расчётный ток вашей кабельной линии составляет 500-600А (с запасом до 630А), а сечение кабеля достигает 120 мм² — эта модель оптимальна. Применяется на главных магистралях крупных промышленных объектов.
Расшифровка маркировки ЯРВ 9005-120
Почему важно выбирать качественные разветвительные ящики
- Надёжность контакта: Зажимы БЗН24-300П630-К/К УЗ обеспечивают постоянное усилие сжатия.
- Безопасность: Шины РЕ и N, степень защиты IP54.
- Удобство монтажа: Увеличенные габариты и вводы.
- Долговечность: Металлический корпус и порошковое покрытие.
Соответствует ТУ 3434-001-90944845-2011.
Технические характеристики ЯРВ 9005-120
| Номинальное напряжение, В | 660/440 (переменный/постоянный) |
|---|---|
| Номинальный ток, А | 630 |
| Тип клеммного зажима | БЗН24-300П630-К/К УЗ |
| Количество зажимов | 3 |
| Макс. сечение подключаемого кабеля, мм² | 120 |
| Степень защиты | IP54 |
| Климатическое исполнение | УХЛ1, УХЛ2, УХЛ3 |
| Материал корпуса | сталь, порошковая покраска RAL7035 |
| Исполнение | навесное |
| Габариты в упаковке, мм | 880×630×370 |
| Масса, кг | 21,0 |
| Комплектность | паспорт, сертификат |
